| Материал |
| Углеродистая сталь 4.8/8.8/10.9/12.9 |
| Нержавеющая сталь 201/304/316 |
| Обработка поверхности |
| Гальваническое цинкование (белый/желтый) |
| Горячее цинкование |
| Оксидирование (черное) |
| Дакро (Dacromet) |
| Цинкование черное |
| Без покрытия |
| Электрофорезное (черное) |

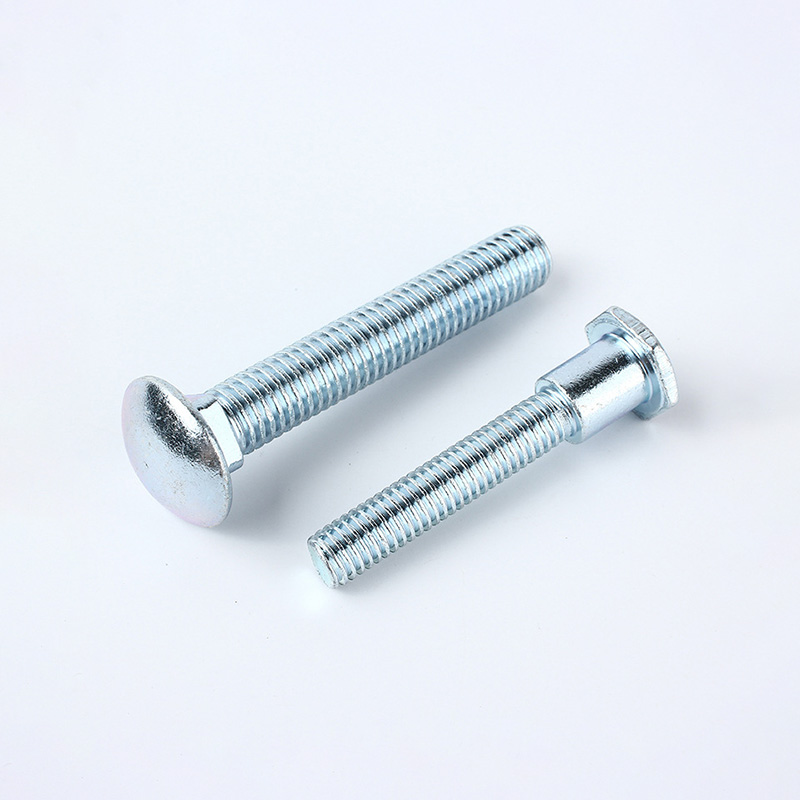

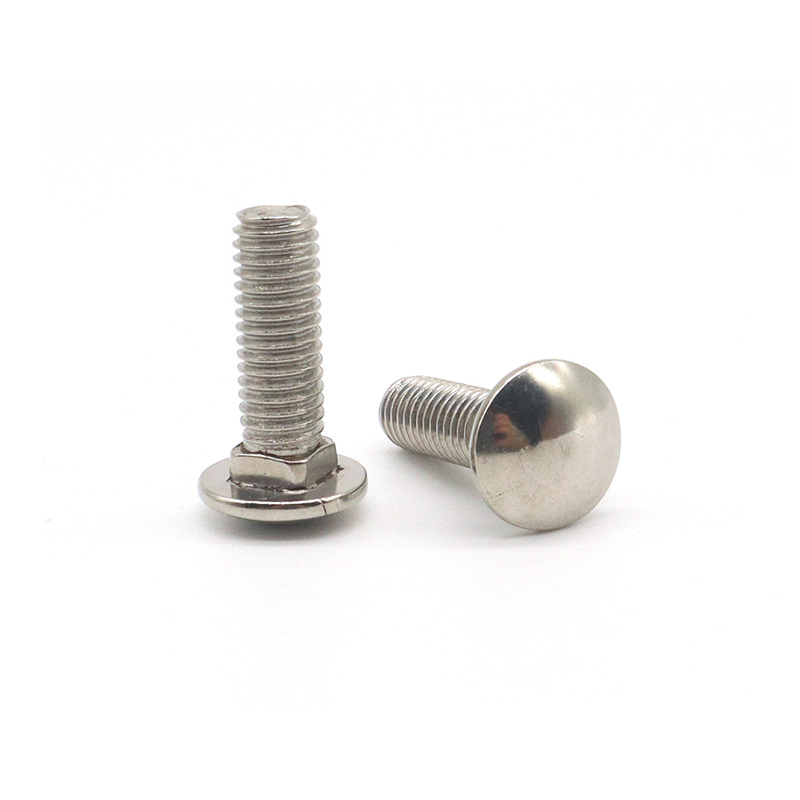

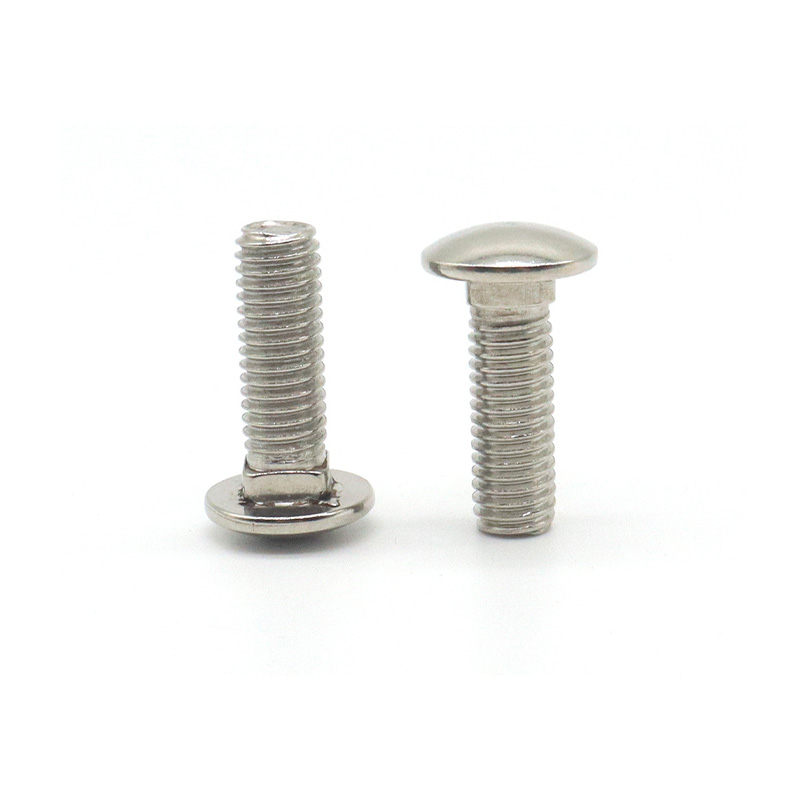

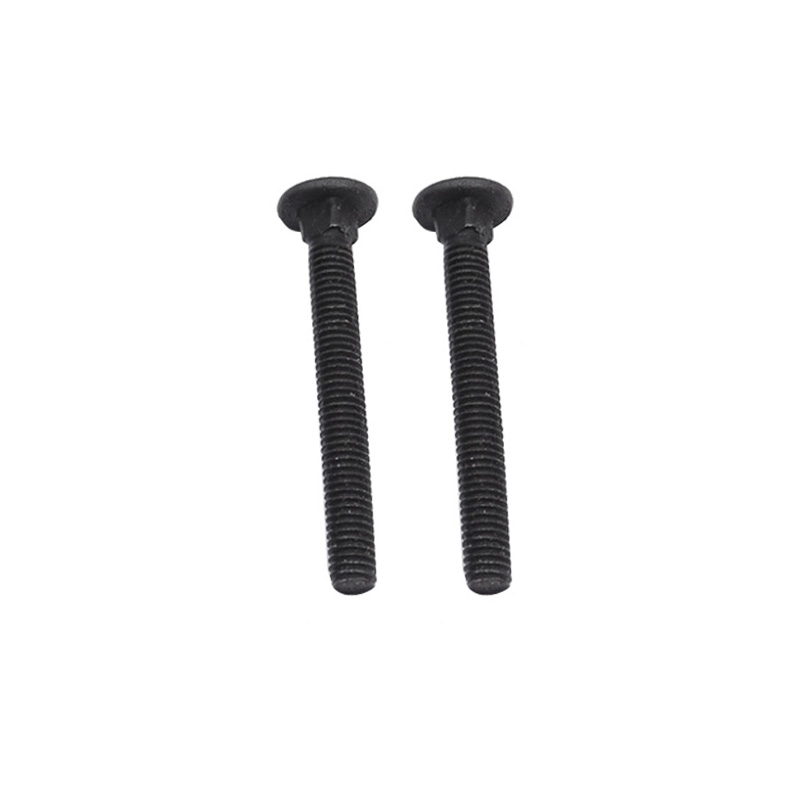

Каретчатые болты, также называемые болтами с полукруглой головкой и квадратным подголовком. Распространённые стандарты включают ISO 8677, DIN 603, ANSI/ASME B18.5, GB/T 14 и другие. Широко применяются в таких областях, как строительство и производство мебели, машиностроение, автомобильная промышленность, железнодорожное и мостовое строительство. Например, используются для соединения балок и колонн в деревянных конструкциях, для крепления деревянных деталей при сборке мебели, для фиксации кузовных деталей в автомобилях. Часто используются в сочетании с шестигранными или фланцевыми гайками для обеспечения надёжности соединения.

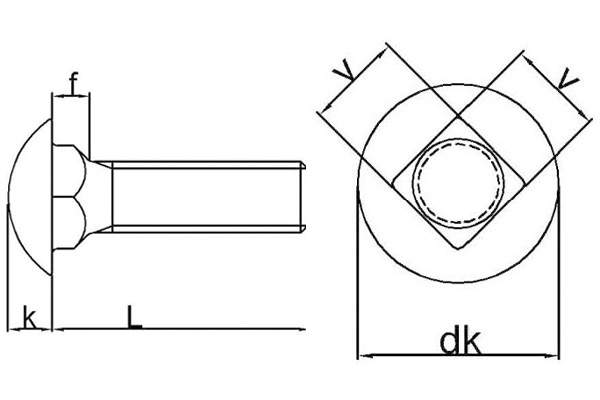

| Размер | д
мин |
к
макс |
мин | к
макс |
мин | ф
макс. |
V
min |
макс |
| M5 | 12.45 | 13.55 | 2.7 | 3.3 | 2.9 | 4.1 | 4.52 | 5.48 |
| M6 | 15.45 | 16.55 | 3.12 | 3.88 | 3.4 | 4.6 | 5.52 | 6.48 |
| M8 | 19.35 | 20.65 | 4.12 | 4.88 | 4.4 | 5.6 | 7.42 | 8.58 |
| M10 | 23.35 | 24.65 | 4.62 | 5.38 | 5.4 | 6.6 | 9.42 | 10.58 |
| M12 | 29.35 | 30.65 | 6.05 | 6.95 | 7.25 | 8.75 | 11.3 | 12.7 |
| M16 | 37.2 | 38.8 | 8.05 | 8.95 | 11.1 | 12.9 | 15.3 | 16.7 |
| M20 | 45.2 | 46.8 | 9.95 | 11.05 | 14.1 | 15.9 | 19.16 | 20.84 |
